CYDK102智能數字壓力開關
關鍵字：CYDK102智能數字壓力開關,智能數字壓力開關,壓力開關 |
一、CYDK102智能數字壓力開關產品簡介
CYDK102智能數字壓力開關是集壓力測量，顯示，輸出，控制于一體的壓力測控產品。該產品為全電子結構，前端采用隔離膜充油壓阻式壓力傳感器，輸出信號由高精度，低溫漂的放大器放大處理，高精度的 A/D 轉換器，轉換成微處理器可以處理的數字信號，經過運算處理的信號控制兩路開關，對控制系統壓力進行測控。該智能數字壓力開關使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行測量、顯示和控制。
二、CYDK102智能數字壓力開關技術性能
|
量 程 范 圍
|
0～5、20、100……1000KPa
|
|
0～2、20、40……60MPa
|
|
測 量 介 質
|
與 316L不銹鋼兼容的各種氣體、液體
|
|
供 電 電 壓
|
24VDC
|
|
顯 示 方 式
|
4位數碼管
|
|
顯 示 范 圍
|
-1999~9999
|
|
控 制 精 度
|
≦± 0.5%FS
|
|
顯 示 精 度
|
± 0.1%FS
|
|
長 期 穩 定 性
|
≤±0.2%F.S/年
|
|
介 質 溫 度
|
－ 20～+85℃
|
|
環 境 溫 度
|
－ 30～+70℃
|
|
相 對 濕 度
|
0~80%
|
|
響 應 時 間
|
≤1ms
|
|
最 大 功 耗
|
＜ 3W
|
|
開 關 壽 命
|
＞ 100萬次
|
|
膜 片 材 料
|
316L不銹鋼
|
|
殼 體 材 料
|
1Cr18Ni9Ti
|
|
壓 力 接 口
|
外螺紋 G1/4或用戶自定
|
|
引 線 方 式
|
五芯航插
|
|
防 護 等 級
|
IP65
|
三、CYDK102智能數字壓力開關產品特點
1 、 4 位數字顯示當前壓力值
2 、模擬量輸出（ 4~20mA ）
3 、開關量可在零點到滿意度之間任意設定
4 、外殼設有節點動作發光二極管，便于觀察
5 、按鍵調校及現場設置各種參數，操作方便
6 、 2 路開關量輸出，帶載能力 1.2A
7 、壓力預設開關點和延滯切換輸出
四、CYDK102智能數字壓力開關安裝
4.1 機械安裝：
智能數字壓力開關 CYDK102 可以通過壓力管接頭（外螺紋 G1/4 ）（其他尺寸接頭可以在訂貨時說明），直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。

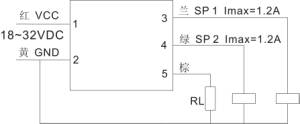

4.2 電氣連接：
1 紅：電源 + 2 黃：電源 -
3 藍：開關 1 4 綠：開關 2
5 棕： 4~20mA
為了防止電磁干擾的影響應注意以下事項：
• 線路連接盡量短
• 采用屏蔽線
• 盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線
• 若用微型軟管安裝，殼體必須單獨接地
五、CYDK102智能數字壓力開關外形尺寸 （單位： mm ）
|
| |
